Испытание средств защиты в электроустановках

Плановые и внеочередные испытания диэлектрических СИЗ проводят, чтобы убедиться в том, что они работают надлежащим образом и по-прежнему обеспечивают безопасность. Внеочередные же выполняются после ремонта или при подозрении на появление неисправности. Тщательной оценке подвергаются не только электрические, но и механические свойства.

Кем проводятся испытания?

Испытания средств защиты, используемых в электроустановках, могут быть выполнены только обученными работниками, назначенными руководством предприятия. Реализация подобных операций случайными лицами, не наделенными соответствующими полномочиями и не без нужных навыков, запрещено.

В течение какого времени следует проводить анализ?

Длительность поверки определяется тем, из какого сырья изготовлено испытуемое приспособление:

• Для изоляторов из фарфора и некоторых разновидностей негигроскопического сырья продолжительность процедуры составляет 60 секунд.
• Изоляцию из твердого органического сырья проверяют в течение 5 минут. Наличие разрядов, пробоя и других нарушений устанавливают зрительно, а также опираясь на показания измерительной аппаратуры.
• Приспособления из твердых органических материалов по окончании основного анализа оценивают еще и тактильно (ощупыванием). Наличие прогревов, даже местных, недопустимо.

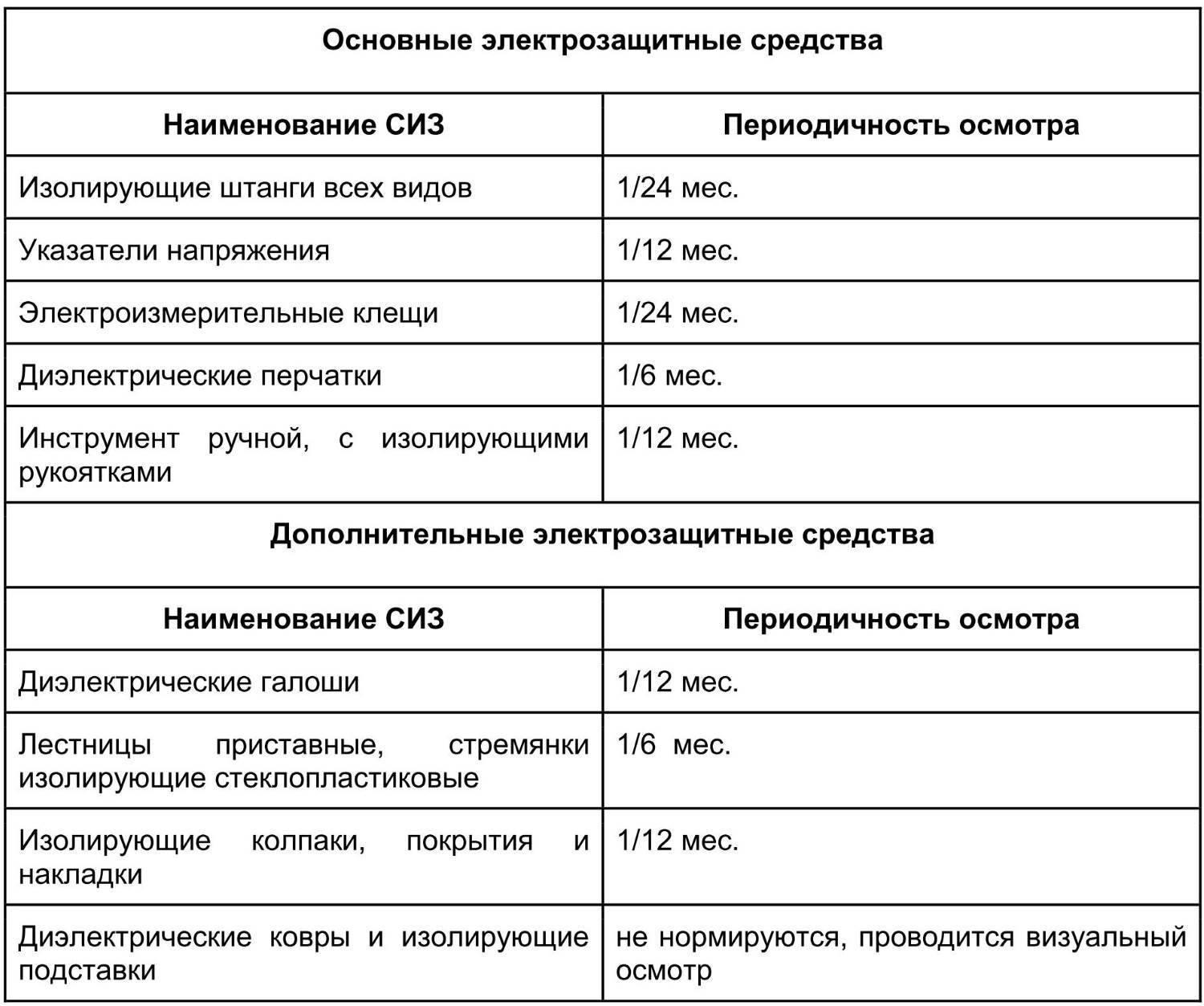

Оптимальная частота

Периодичность, с которой проводится проверка и испытания средств защиты используемых в электроустановках меняется в зависимости от того, о каком инструменте идет речь. Так, не проводящие ток коврики не испытывают, ограничиваясь визуальным осмотром. Лестницы и стремянки испытывают 1 раз в 6 месяцев, ручной инструмент и устройства для прокола кабеля, электроизолирующие галоши, указатели напряжение и штанги — 1 раз в год. Электроизолирующие колпаки и боты проверяют 1 раз в 3 года. Накладки и клещи (изолирующие) подлежат обязательной проверке 1 раз в 2 года.

Как маркируются средства, прошедшие выверку?

На СИЗ, прошедшие проверку, с применением несмываемой краски наносится штамп с указанием даты следующего изыскания. Если оно не было проведено в срок, штамп обязательно перечеркивается и изделие использованию не подлежит, поскольку до прохождения следующей оценки считается забракованным.

Результаты фиксируются в специально отведенный журнал. Если средств из диэлектрической резины относительно остальных — много, то для них допустимо (не обязательно) завести отдельный журнал для фиксации результатов.

Зачем нужны средства защиты от поражения током?

При действии электрических установок и электропередач далеко не всегда получается до конца отключить питание, в связи с чем даже обычное пребывание в подобных местах может привести к риску для здоровья и даже жизни. Для этого и нужны средства защиты в электроустановках, которые позволяют людям не просто находиться вблизи элементов под напряжением, но и проводить в этих системах определенные работы.

Существуют стационарные средства защиты электроустановок, вроде изоляторов, заземления корпусов, дверей или панелей. Также есть индивидуальные средства, которые сотрудники разных компаний применяют непосредственно во время проведения работ и убирают их по завершению.

Как бы там ни было, важно учитывать, что во время использования электроизоляционные свойства подобных приспособлений со временем снижаются, в связи с чем для безопасности людей их требуется постоянно осматривать и проводить проверку в условиях профессиональной лаборатории с учетом определенного графика.

Более подробно изучить сроки испытания СИЗ в электроустановках возможно с помощью ПТЭЭП или в отраслевых нормативных актах.

Главные и дополнительные средства защиты в электроустановках

Специалистам известно, что далеко не все средства защиты до 1000 В и более будут обеспечивать одинаковый уровень защиты от удара током, в связи с чем согласно нормам ПТЭЭП из делят на две большие группы: основные и дополнительные. Но и тут есть некоторые особенности. Например, ряд защитных приспособлений, которые будут основными, если речь идет о сетях до 1 кВ будут являться дополнительными, если их интегрировать в электрические установки с большей мощностью. Тем не менее, рассмотрим обе категории чуть более подробно.

Основные средства защиты

Данные приспособления созданы специально для защиты от всего напряжения сети. Именно по этой причине они очень прочные в механическом и электрическом плане. Виды подобных средств напрямую будут связаны с величиной напряжения, которое используют в установках.

При напряжении в пределах 1000 В среди подобных средств можно выделить:

• резиновые или как их еще называют диэлектрические перчатки;
• слесарный или монтерский инструмент, оснащенный диэлектрическими чехлами на рукоятках;
• изолирующие штанги;
• указателями напряжения (но не стоит путать их с индикаторами);
• изолирующие и измеряющие ток клещи.

Если напряжение в системе будет более высоким, то перчатки и простой изолированный инструмент попросту не сумеют гарантировать должный уровень защиты, в связи с чем в сетях или установках с мощностью более 1000 В обычно используют:

• особые указатели напряжения высоковольтного типа;
• изолирующие клещи и штанги, в том числе измерительные;
• особые устройства для испытаний и измерений, среди которых выделяются приборы для прокола кабеля и указатели для фазировки.

Испытание средств защиты, используемых в электроустановках важно проводить в соответствии со строгими сроками, чтобы обеспечить максимально надежную защиту от удара электрическим током в промежуток между испытаниями.

Дополнительные средства защиты

Уже из названия понятно, что подобные приспособления не выделяются высоким показателем защитных свойств, в связи с чем применяют их только вместе с основными в качестве дополнения.

В качестве самостоятельных элементов их применяют только в том случае, если необходимо обеспечить защиту от шагового или от наведенного напряжения в ходе работы рядом с действующими линиями. Учитывая показатель напряжения, к дополнительным приспособлениям можно отнести:

• Менее 1000 В — изолирующие стремянки и колпаки, подставки, коврики и диэлектрическую обувь.
• Более 1000 В — к разного рода подставкам и специальной обуви добавляют средства, которые принято считать основными в более слабых сетях. Обычно выбор падает на диэлектрические перчатки, штанги для выравнивания потенциала и выноса, стремянки, накладки и изолирующие колпаки.

Правила испытаний СИЗ

Испытание средств защиты, используемых в электроустановках всегда проводят в соответствии с определенными правилами, которые позволяют обеспечить максимально высокую эффективность в ходе выявления вышедших из строя или некорректно работающих устройств:

1. Визуальный осмотр. Это первый шаг, который выполняют еще перед началом испытаний. Важно обращать внимание на наличие механических повреждений, сильных загрязнений или отсутствие составных приборов. Пока не будут устранены все выявленные недостатки, допускать электрооборудование до испытаний строго запрещено.
2. Проверка защитных функций. Специалисты используют повышенное напряжение, величина которого будет напрямую зависеть от электрических установок, которые содержат проверяемые средства защиты. Длительность испытаний может колебаться от одной до пяти минут, учитывая тип защитных средств.
3. Штампование. Штамп — это особая пометка, указывающая сроки проведения испытаний защитных функций. Подобную пометку специалисты наносят лишь в том случае, если прибор прошел проверку и его возможно использовать в дальнейшем.

Чаще всего при корректной работе защитных функций ток показания прибора так и будет демонстрировать отметку «ноль». Однако есть элементы, для которых допустима протечка в 2,5-10 мА, что обязательно учитывается в процессе и напрямую зависит от типа изделия. При обнаружении повышенного тока, нагрева или появления разряда на поверхности защитное средство попросту бракую, делая штамп хорошо заметной красной краской.

Порядок проведения испытаний

В официальных документах указаны разные сроки испытаний защитных средств в электрических установках, что напрямую будет зависеть от назначения отдельных предметов. Испытание средств индивидуальной защиты в электроустановках будет проводиться разными способами, так как каждая из конструкций имеет свои особенности.

Обувь и перчатки

Перчатки диэлектрического типа используют во время работы над сетями с напряжением менее 1000 В. Если оно более высокое, то перчатки выступают в качестве дополнительного элемента. Во время надевания раструбы подворачивать их строго запрещено, так как они должны до конца закрывать манжеты специальной одежды. Осуществлять проверку этого элемента необходимо раз в полгода.

Галоши или диэлектрические боты применяют как дополнительный элемент защиты на электроустановках и в качестве основного средства от напряжения шагового типа. В этом случае сроки и нормы испытаний будут напрямую зависеть от типа средства. Сам способ проверки аналогичен методам для перчаток.

Высоковольтные указатели напряжения, изолирующие штанги, измерительные и обычные клещи

С помощью подобных приспособлений специалисты выполняют большое количество работ в высоковольтных установках и сетях. Проверка осуществляется максимально просто. На сам инструмент испытаний накладывают пару электродов. Один из них должен идти на рабочий элемент, а второй на рукоять рядом с ограничителем, который указывает правильное положение рук.

Рабочее напряжение инструмента в данном случае будет влиять и на размер прикладываемого напряжения вместе с длительностью испытаний. Проводить подобную проверку необходимо всего один раз в два года, однако испытывать измерительные штанги и индикаторы требуется раз в год.

Переносные заземления

С помощью подобных приспособлений осуществляют заворачивание линий между собой, а также их соединение с контуром заземления. Процедура требуется, чтобы предотвратить подачу питания к месту выполнения работ и для отведения с воздушных и кабельных линий наведенного напряжения.

Всего можно выделить два типа переносных заземления:

• С диэлектрическими штангами. Чтобы провести испытание, требуется присоединить один из электродов к зажиму, а второй с помощью обычного хомута закрепить рядом с ограничительными кольцами. Длительность проверки, как и величина напряжения полностью совпадают с теми же параметрами у изолирующих штанг.
• Без штанг. Для таких изделий испытания не проводят, хватает лишь тщательного осмотра обломанных жил, выявления, соответствует ли сечение заданным параметрам, проверки исправности соединений и зажимов.

Подставки и коврики

Как говорилось ранее, эти защитные средства попадают в категорию дополнительных. Приспособления необходимы, чтобы изолировать работников от заземленной поверхности, на которой он выполняет определенные действия. В ходе эксплуатации испытания не проводятся. Однако необходимо тщательно осматривать раз в полгода или делать это регулярно, перед каждым применением.

Правила испытаний средств защиты в электроустановках играют важную роль в жизни каждого человека. Несоблюдение простых и незначительных, на первый взгляд, условий могут привести к серьезному поражению электрическим током, вероятнее всего с летальным исходом. Поэтому важно своевременно обращаться за помощью к специалистам компании «Мегаватт Сервис». Они приедут в выбранный день и проведут все необходимые проверки. Если остались какие-то вопросы по данной теме, то их всегда можно задать одному из консультантов.
